Étape 7 de l’aménagement de BRAD
Brad, le VW T6.1 qu’on vous fait gagner commence vraiment à prendre forme. Dans l’épisode précédent, Pierre et Julien ont installé toutes les baies vitrées sur le van. Et ils ont aussi installé un panneau solaire extra-plat de 190W afin que la batterie auxiliaire de 100Ah (VanBox-S100 Ace Energy) puisse se charger avec l’énergie solaire.
Aujourd’hui, nos experts s’attaquent à une grosse étape de l’aménagement de Brad, le montage de la structure du meuble de rangement Cinqo 2 Longboard. Et en parallèle, ils installent une trappe de remplissage et poursuivent les branchements du système électrique à bord.
Installation de la trappe de remplissage
À quoi sert une trappe de remplissage ?
La coupelle de remplissage est un composant essentiel du système d’alimentation en eau d’un van aménagé. Installée sur la paroi extérieure du véhicule, elle permet de remplir le réservoir d’eau propre de manière simple, rapide et sécurisée.
Celle que nos experts Pierre et Julien ont installé sur Brad, le VW T6.1 qu’on vous fait gagner est équipée d’un orifice de grand diamètre destiné au remplissage ainsi que d’un évent, indispensable pour évacuer l’air contenu dans le réservoir au fur et à mesure que celui-ci se remplit. Cette mise à l’air libre évite la formation de surpressions et garantit un remplissage fluide et efficace.
Dans le cadre de notre installation, l’évent de la coupelle est raccordé au réservoir d’eau propre par un tuyau cristal de diamètre 10/14 mm. L’orifice principal de remplissage est quant à lui relié au réservoir par un tuyau annelé blanc cristal d’environ 45 à 50 mm de diamètre. Ce type de raccordement offre un débit élevé et limite les risques de refoulement lors du remplissage du réservoir.
Nos experts sont venus ajouter un bouchon adapté pour coupelle de remplissage. Il protège l’eau propre présente dans votre réservoir, des poussières, insectes, projections d’eau et autres contaminants extérieurs. Il empêche également toute fuite ou tout débordement accidentel pendant les trajets.
Sachez que le bouchon pour trappe de remplissage que nous proposons sur notre site heode.fr dispose d’un emplacement permettant d’intégrer un barillet à clé (produits également disponibles sur notre site). Cela empêche toute ouverture non autorisée de la coupelle de remplissage et limite les risques de vandalisme ou d’introduction de substances indésirables dans le réservoir d’eau propre de votre fourgon aménagé. Véritable élément de sécurité, ce dispositif contribue à préserver la qualité de l’eau stockée à bord tout en sécurisant l’ensemble de l’installation.
Comment installer une trappe de remplissage ?
Avant l’installation, commencez par déterminer l’emplacement idéal de la coupelle de remplissage sur la carrosserie de votre fourgon. Ce choix est important car il doit permettre un accès facile lors du remplissage tout en offrant un cheminement de tuyaux le plus direct possible jusqu’au réservoir d’eau propre.
Une fois le bon emplacement trouvé, protégez la carrosserie de votre véhicule avec un tapis de protection aimanté avant de passer à la découpe de la carrosserie en respectant les dimensions de découpe recommandées par le fabricant. Après avoir soigneusement ébavuré les bords de la découpe afin d’éviter tout risque de corrosion, appliquez de l’anti rouille Frameto. Une fois sec, fixez la coupelle de remplissage sur la carrosserie.
Une fois en place, procédez au raccordement des différents tuyaux. Un tuyau spiral annelé en PVC de diamètre 38/46 mm doit être relié à l’entrée du réservoir d’eau propre afin d’assurer un débit suffisant lors du remplissage. Et un tuyau cristal de diamètre 10/14 mm pour raccorder l’évent de la coupelle de remplissage au réservoir. Celui-ci permet à l’air contenu dans le réservoir de s’échapper progressivement pendant le remplissage et évite ainsi les phénomènes de surpression ou de refoulement.
Une fois les tuyaux en place, fixez-les avec des colliers de serrage. Pour terminer, effectuez un test de remplissage du réservoir pour contrôler l’absence de fuite et vous assurez du bon fonctionnement de l’évent.
Une trappe de remplissage correctement installée garantit non seulement un remplissage rapide et confortable du réservoir d’eau propre, mais contribue également à la fiabilité du système de mise en eau de votre fourgon aménagé.

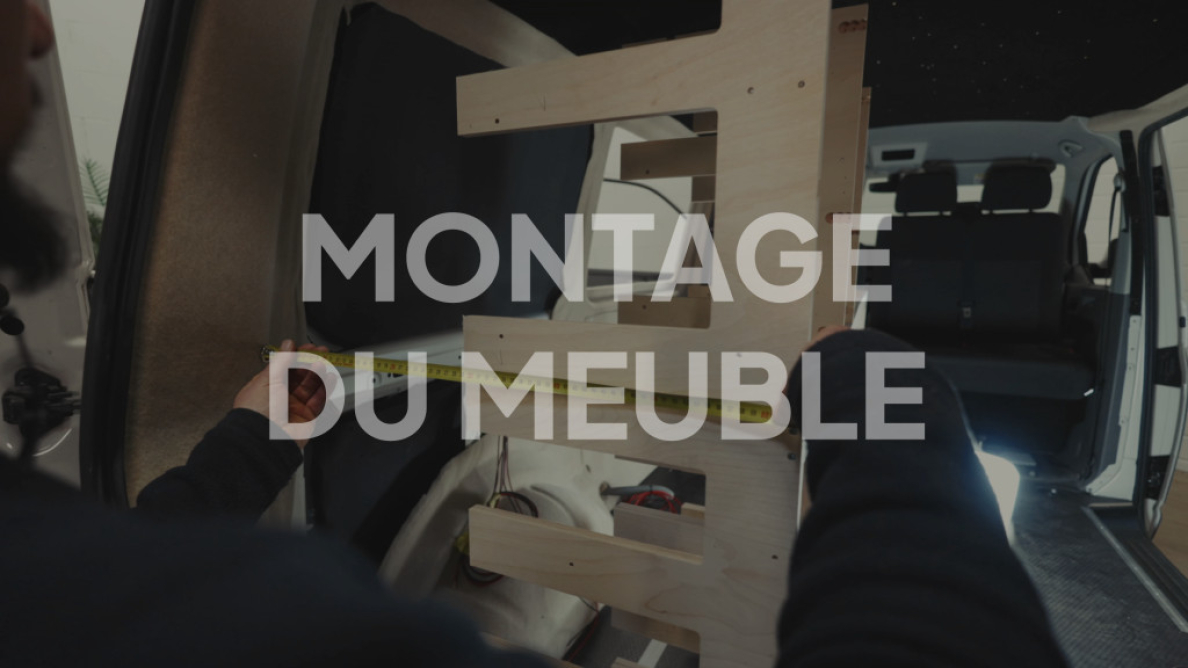

Montage de la structure du meuble de rangement CINQO 2 Longboard
Vous aussi vous voulez installer un meuble de rangement CINQO 2 Longboard ? Pierre et Julien montent aujourd’hui la structure de ce meuble et découpe la partie arrière afin qu’il vienne épouser parfaitement les courbes du véhicule.
À découvrir dans le prochain épisode…
Pierre et Julien poursuivront le montage du meuble de rangement CINQO 2 Longboard sans oublier les câbles électriques qu’ils vont devoir raccorder à des équipements (tableau de commande, indicateur de niveau d’eau), dont certains seront fixés directement sur le boîtier électrique (il s’agît d’un module en option qui s’ajoute parfaitement au CINQO 2).
Suivez les dernières étapes d'aménagement de Brad, le VW T6.1 d’une valeur de 40 000 €, qu’on vous fait gagner !
Alors, rendez-vous dimanche prochain.
